כמנהלי מפעלים, מהנדסים או מנהלי אחזקה, בחירת פתרון הרמה היא אחת ההחלטות האסטרטגיות והמשמעותיות ביותר שתקבלו. השקעה במערכת הרמה משפיעה באופן ישיר על הבטיחות, היעילות התפעולית והרווחיות של המפעל לאורך שנים. בחירה לא נכונה עלולה להוביל לשחיקה מוקדמת, השבתות ייצור יקרות וסיכונים בטיחותיים.
כחברה המובילה את תחום ההרמה בישראל מעל 26 שנה, צברנו בעגור לוי בע”מ ידע וניסיון שטח מעמיק בליווי מאות פרויקטים תעשייתיים. המידע במדריך זה מבוסס על שנות ניסיון בתכנון והתקנת מערכות הרמה למגוון מפעלים בישראל – ממפעלי ייצור קלים ועד מפעלי מתכת כבדה.
במדריך זה נסקור את הסוגי עגורנים השונים, נפרט על סוגי עגורנים ודרגות עומס המוגדרים בתקנים הבינלאומיים, ונעמוד על השיקולים ההנדסיים שיובילו אתכם לבחירה הנכונה.
שאלות מפתח לפני תכנון ובחירת עגורן
לפני הגישה למפרטים הטכניים, חשוב לאפיין את צורכי המפעל:
- עומס עבודה מרבי (SWL): מהו המשקל הכבד ביותר שתצטרכו להרים בשגרה?
- תדירות ומשטר עבודה: האם המערכת תפעל באופן ספורדי או ברציפות לאורך 3 משמרות?
- אילוצי מבנה ומרחב: מהו גובה התקרה, מפתח האולם ויכולת הנשאות של הקונסטרוקציה?
- מסלול וטווח תנועה: האם נדרשת תנועה לאורך אולם, רדיוס ממוקד או ציר ישר בלבד?
- סביבת העבודה: האם המערכת תעבוד בתנאי פנים, חצר, לחות, אבק או תנאים מוגני פיצוץ (ATEX)?
מתלבטים איזה עגורן מתאים למבנה ולצרכי הייצור שלכם?
צוות המהנדסים של עגור לוי בע”מ יבצע עבורכם סקר מפעל מקיף בשטח, וימליץ על הפתרון המדויק והבטוח ביותר לצרכים שלכם. צרו עמנו קשר בטלפון 054-4888560 או שלחו לנו מייל ל-aggor1@012.net.il ונחזור אליכם בהקדם.
סוגי עגורנים מרכזיים בתעשייה
עגורן גשר חד-קורתי (Single Girder Crane)
הפתרון הנפוץ והחסכוני ביותר לאולמות ייצור, מחסנים לוגיסטיים וסדנאות. במערכת זו, העגלה והגלגלת נעות על גבי קורה יחידה.
- טווח עומסים נפוץ: 1 עד 12.5 טון (לפי דרישה גם מעבר).
- יתרונות: משקל עצמי נמוך המפחית עומסים ממבנה האולם, התקנה מהירה ועלות הצטיידות נוחה.
- מתי לבחור בו? כשהעומסים בינוניים, גובה התקרה סטנדרטי ותדירות העבודה אינה קיצונית.
עגורן גשר דו-קורתי (Double Girder Crane)
פתרון עוצמתי המיועד לתעשייה כבדה ולמפתחים רחבים. עגלת ההרמה (או הכננת) נעה על גבי שתי קורות מקבילות.
- טווח עומסים נפוץ: 5 עד עשרות טונות (ואף מעבר לכך בפרויקטים מיוחדים).
- יתרונות: ניצול מרבי של גובה ההרמה (העגלה יושבת מעל הקורות), יציבות חסרת פשרות ואפשרות לשילוב מעברי שירות וציוד נלווה.
- מתי לבחור בו? במפעלי מתכת, יציקה, פלסטיק כבד או קווי ייצור הדורשים עבודה רציפה בעומסים גבוהים.
עגורן זרוע (Jib Crane)
מערכת המשמשת לכיסוי עמדת עבודה בודדת או אזור טעינה ופריקה. הקיים בתצורת זרוע על עמוד חופשי או זרוע המותקנת על גבי קיר/עמוד מבנה.
- טווח עומסים נפוץ: 125 ק”ג עד 15 טון, ברדיוס עבודה של 2-10 מטרים.
- יתרונות: תפעול קל, ארגונומיה מעולה וחיסכון במקום.

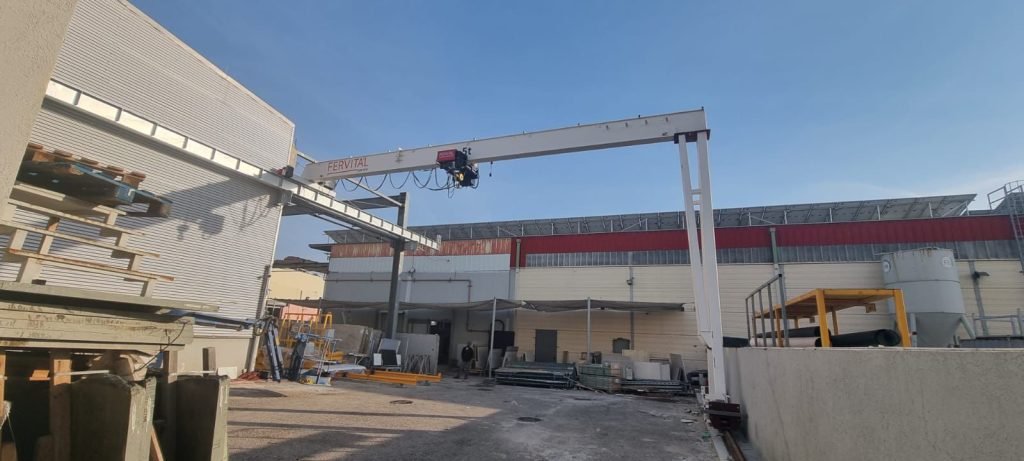

עגורן שער (Gantry Crane) עגורן הנע על גבי מסילות קרקעיות באמצעות עמודים תומכים, ללא תלות בקונסטרוקציית הגג של המבנה.
- שימושים עיקריים: חצרות מפעלים, שטחי אחסון פתוחים, אתרי טרומי ובנייה.
עגורן מונורייל (Monorail) ועגורן קל
מערכות מודולריות (כדוגמת מערכות Donati האיטלקית) המאפשרות שינוע חומרים קל לאורך ציר תנועה מוגדר, בהפעלה ידנית או חשמלית, במאמץ פיזי מזערי.
מנהלים רבים שואלים מה זה עגורן נייד והאם הוא יכול להחליף מערכת קבועה במפעל. עגורן נייד (Mobile Crane) הוא מתקן הרמה המותקן על גבי גלגלים, המיועד לתנועה חופשית בין אתרים.
בעוד שעגורנים קבועים (גשר, זרוע, שער) מעניקים יעילות מקסימלית, בטיחות ושטח רצפה פנוי בתוך המבנה, עגורנים ניידים משמשים בעיקר לעבודות התקנה חד-פעמיות, פרויקטים זמניים, אתרי בנייה או עבודות אחזקה נקודתיות בחצר. למפעל תעשייתי פעיל, עגורן קבוע מתוכנן הנדסית הוא הפתרון הבטיחותי והמשתלם ביותר.
דרגות עומס (Duty Classification – FEM)
אחד הפרמטרים הקריטיים שנוטים להתעלם ממנו הוא סיווג קבוצת העבודה של העגורן. דרגת העומס נקבעת לפי שני מדדים:
- זמן העבודה היומי: שעות הפעילות של מנגנון ההרמה ביום.
- משטר העומס: היחס בין משקל העבודה הממוצע לקיבולת המרבית.
דרגת עבודה (FEM / ISO) | אופי השימוש | דוגמאות ליישום בתעשייה |
Light / Standby (1Am / M4) | קל / ספורדי (עד שעה ביום) | תחזוקת תחנות כוח, סדנאות שירות |
Moderate (2M / M5) | בינוני (2-4 שעות ביום) | מפעלי הרכבה, מחסנים, עיבוד שבבי |
Heavy (3M / M6) | כבד (4-8 שעות ביום) | קווי ייצור רציפים, מפעלי פלדה קלים |
Severe / Continuous (4M / M7+) | קיצוני / רציף (24/7) | תעשייה כבדה, נמלים, מפעלי יציקה |
שימו לב: התאמת דרגת עומס נמוכה מדי לצורכי המפעל תגרום לבלאי מואץ של המנוע והבלמים, לתקלות חוזרות ולהשבתה.
איך לבחור נכון? סיכום השיקולים
- אפיון העומס והשימוש: הגדרת משקל השיא הנדרש וזמני העבודה היומיים.
- התאמה לתשתיות המבנה: בדיקת מפתח האולם, גובה התקרה והיכולת של עמודי המבנה לשאת את העומס.
- תכנון לצמיחה עתידית: לקחת בחשבון שדרוגים מתוכננים בקו הייצור בטווח של 5-10 השנים הבאות.
- עלויות תחזוקה ובטיחות: בחירת ציוד בעל דרגת עומס מתאימה המבטיח אורך חיים ממושך ומינימום השבתות.
- ייעוץ הנדסי מקצועי: הסתמכות על סקר שטח מקיף שמבוצע על ידי מומחים בתחום.
שאלות ותשובות נפוצות (FAQ)
מה מוגדר כ"עגורן כבד" ומתי נדרש לעשות בו שימוש?
“עגורן כבד” אינו מונח רשמי אלא הגדרה תעשייתית לעגורנים המיועדים לעומסים מאסיביים (בדרך כלל מעל 15-20 טון ועד עשרות טונות). עגורנים אלו הם כמעט תמיד בתצורת עגורן גשר דו-קורתי או עגורן שער, והם נדרשים במפעלים העוסקים בתעשייה כבדה (כמו עיבוד פלדה, יציקות מתכת, ייצור מכלולים תעשייתיים כבדים או מספנות).
מהי החשיבות של דרגת העומס (FEM/ISO)?
דרגת העומס קובעת את עמידות המנוע, הגלגלות והבלמים לאורך זמן. עגורן המסוגל להרים 10 טון בדרגה קלה (A3) לא ישרוד עבודה רציפה במפעל הפועל 24/7. התאמה נכונה של דרגת העומס מונעת תקלות והשבתה של קו הייצור.
האם עגורן נייד יכול להחליף עגורן גשר במפעל?
לא. עגורן נייד מיועד לעבודות בשטח פתוח או להתקנות חד-פעמיות. בתוך אולם ייצור פעיל, עגורן גשר קבוע מעניק בטיחות מקסימלית, אינו תופס שטח רצפה יקר ומאפשר שינוע יעיל ורציף.
למה לבחור במערכות ההרמה של עגור לוי בע”מ?
בחירת עגורן נכונה היא השקעה אסטרטגית במפעל שלכם. הבדל בין עגורן חד-קורתי לדו-קורתי, או בין דרגת עומס A4 ל-A6, יכול להשפיע על העסק שלכם לעשור הקרוב. אל תתפשרו על איכות, ובעיקר – אל תבחרו לבד ללא ליווי מקצועי.
חברת עגור לוי בע”מ פועלת בתחום פתרונות ההרמה מעל 26 שנה. אנו מתמחים בתכנון, ייצור, אספקה, שדרוג ותחזוקה של עגורנים, גלגלות וכננות ממיטב היצרנים בעולם.
- נציגות בלעדית: יבואן בלעדי של מותגי עלית כגון Donati, TBM, KULI, IKUSI, MIT ועוד.
- תקנים ואיכות: החברה מורשית ISO ומשמשת כספק מורשה של משרד הביטחון (מס’ ספק 11017178).
- מעטפת הנדסית מקיפה: מחלקת מהנדסים וטכנאים מקצועיים לתכנון מותאם אישית.
- זמינות מלאה: צוותי שירות בפריסה ארצית זמינים 24/7 עם מלאי חלפים מקורי זמין.
רוצים לקבל ייעוץ מקצועי וחינמי למפעל שלכם? מומחי עגור לוי יגיעו למפעל, יבצעו מדידות, וימליצו על הפתרון המדויק לצרכים שלכם – ללא התחייבות.
התקשרו עכשיו: 054-4888560 או שלחו פרטים במייל aggor1@012.net.il ונחזור אליכם בהקדם.
